襯氟閥門

直流式襯氟截止閥


J45F46直流式襯氟截止閥適用于多種濃度的鹽酸、硫酸、氫氟酸以及王水、硝酸、各種有機酸、強堿、強氧化劑或濃稀交替、酸堿交替、多種有機濃劑和其它強蝕性介質。

J45F46 直流式襯氟截止閥產品概述:

J45F46 直流式襯氟截止閥的啟閉是靠旋轉手輪,使閥桿作軸向運動時,帶動閥瓣升降而達到的。當手輪順時針方向旋轉時閥瓣下降。將通路截斷。
閥體內腔表面以及閥蓋、閥瓣、和閥桿等零件與介質接觸部分的表面,均襯有聚全氟乙丙烯塑料。故具有最佳的耐腐蝕性能。適用于多種濃度的鹽酸、硫酸、氫氟酸以及王水、硝酸、各種有機酸、強堿、強氧化劑或濃稀交替、酸堿交替、多種有機濃劑和其它強蝕性介質。
FEP(F46)、PCTFE(F3)襯氟直流截止閥適用在-50℃~150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑,FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。



設計規范

結構長度

連接法蘭

試驗與檢驗

產品標識

供貨規范

GB/T12233
(GB/T12235)

GB/T 12221

JB/T 78;JB/T 79

GB/T 13927

GB/T 12220

JB/T 7928


J45F46直流式襯氟截止閥零件材質表:


序號

零件名稱

灰鑄鐵

鑄鋼

不銹耐酸鑄鋼

超低碳不銹耐酸鑄鋼

Z

G


R

PL

PL

1

閥體 / 端蓋

HT250

WCB

CF8

CF8M

CF3

CF3M

2

球體 / 閥桿

35

2Cr18

1Cr18Ni9

1Cr18NI12Mo2TI

00Cr18NI10

00Cr17NI14Mo2

3

襯里 / 閥座

PTFE(F 4 ) 、 PCTFE(F 3 ) 、 FEP(F 46 ) 、 PFA( 可溶性 F 4 )

4

填料 / 壓蓋

WCB

CF8

CF8M

CF3

CF3M

5

填料

PTFE(F4)

PTFE(F4)

PTFE(F4)

6

活節螺栓

35

1Cr18Ni2

1Cr18Ni2

7

閥桿螺母

ZCuA110Fa3

ZCuA110Fa3

ZCuA110Fa3

8

緊固螺栓

35

1Cr18Ni2

1Cr18Ni2

9

螺母

45

0Cr18NI9

0Cr18NI9

10

手 輪

WCB

WCB

WCB

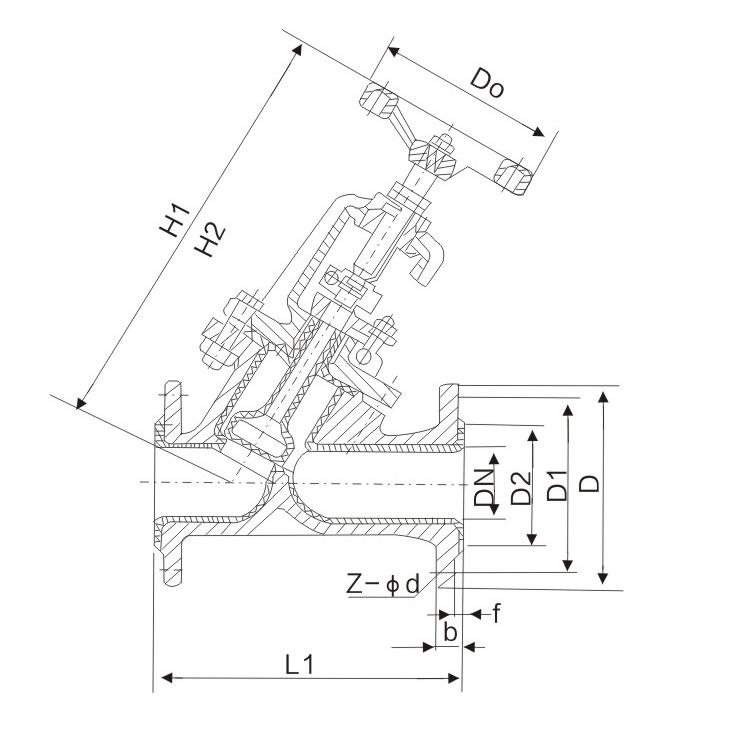

J45F46直流式襯氟截止閥規格尺寸表:



公稱通徑

標準值

參考值

DN
(mm)

NPS
(inch)

L

D

D1

D2

1


z- φ d

DO

H

H1

WT(kg)

PN 1.0MPa

15

1/2

180

95

65

45

2

14

4- φ 14

100

235

260

6.5

20

3/4

150

105

75

55

2

16

4- φ 14

100

240

265

7

25

1

160

115

85

65

2

16

4- φ 14

120

245

270

7.8

32

11/4

180

135

100

78

2

18

4- φ 18

140

255

285

11

40

11/2

200

145

110

85

3

18

4- φ 18

140

265

315

13

50

2

230

160

125

100

3

20

4- φ 18

160

295

330

15

65

21/2

290

180

145

125

3

20

4- φ 18

180

350

395

23

80

3

310

192

160

135

3

22

4- φ 18

240

395

445

38

100

4

350

215

180

155

3

22

8- φ 18

240

450

490

42

125

5

400

245

210

185

3

24

8- φ 18

280

525

555

55

182

6

480

280

240

210

3

24

8- φ 18

320

605

646

77

200

8

495

335

295

165

3

26

8- φ 23

360

645

765

135

250

10

622

390

350

320

3

28

12- φ 23

400

685

805

220

300

12

698

440

400

368

4

28

12- φ 23

400

710

414

277

350

14

787

500

460

428

4

30

16- φ 23

450

750

855

320
