D71F46 手柄襯氟對夾蝶閥概述：
D71F、D71F46 手動對夾式襯氟蝶閥采用氟塑料襯里技術，采用對分兩片式閥體組合，閥座與閥體內襯一體化，閥門工作時，只有全塑閥座與襯塑蝶板與介質接觸，閥門可承受襯里材料介紹的介質腐蝕，采用四極密封結構并在密封面處配以耐溫抗老化的SI橡膠的彈性襯墊，完全達到介質的零泄漏。閥體采用熔模鑄造，強度高、外觀光潔，與液體接觸的過流部件全部為氟塑料（D71F4為襯聚四氟乙烯，D71F46為襯聚全氟乙丙烯，因此可在-50℃～180℃范圍內長期使用于任意濃度的腐蝕性管路、管線工作。產品廣泛適用于各種不同類型工業化工管道中。
手柄襯氟對夾蝶閥特點：
1、中線蝶閥為整個蝶板與閥座在360°圓周內同心（中線），具有雙向密封功能，壓力、流量可自由調節。
2、偏心蝶閥為二維方向偏心產品的凸輪效應會使密封副產生足夠的密封比壓，并且隨著工作壓力的升高，密封效果更理想。
3、四級加載彈性密封，保證了閥門內、外的零泄漏。a:軸與蝶閥一體外襯F46;b:軸頭端面采用彈性O(shè)型圈和軸肩處剛性墊圈、彈性橡膠墊組合；c:軸的徑向采用O型圈與金屬軸套的組合；d:閥座鑲嵌有彈性條的閥體槽內。
4、采用可彈性墊片定位準確，結構簡單。（采用O型圈是為了防止意外泄漏時的安全措施）。
手柄襯氟對夾蝶閥的設計規范：
按GB/T12238，美標API 609及MSS SP-67標準
手柄襯氟對夾蝶閥驅動方式：
D71F46型為手柄驅動啟閉，可以在手動的基礎上加裝蝸輪傳動（D371F）、氣動（D671F4）、電動（D971F46）等
手柄襯氟對夾蝶閥--主要零部件材料：
| 零件名稱 | 材料 |
| 上下閥體 | 鑄鐵、鑄鋼、不銹鋼、襯F46、F3 |
| 閥座 | 鑄鋼 |
| 帶桿蝶板 | 鑄鋼、不銹鋼、襯F46、F3 |
| 填料 | F4 |
| 襯墊 | 硅橡膠 |
| 蝸輪手柄 | 球墨鑄鐵 |

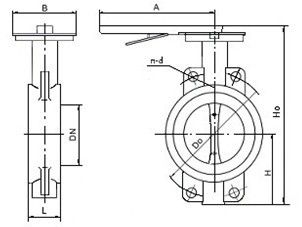

手柄襯氟對夾蝶閥--主要外形和連接尺寸：
| 公稱通經 | L | D | D1 | D2 | f | b | Z-φd | |
| DN(mm) | NPS(inch) | PN1.0MPa | ||||||
| 40 | 3/2 | 33 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 43 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 46 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 49 | 195 | 160 | 135 | 3 | 22 | 4-φ18 |
| 100 | 4 | 56 | 215 | 180 | 155 | 3 | 22 | 8-φ16 |
| 125 | 5 | 64 | 245 | 210 | 185 | 3 | 24 | 8-φ18 |
| 150 | 6 | 70 | 280 | 240 | 210 | 3 | 24 | 8-φ23 |
| 200 | 8 | 71 | 335 | 295 | 265 | 3 | 26 | 8-φ23 |
| 250 | 10 | 76 | 390 | 350 | 320 | 3 | 28 | 12-φ23 |
| 300 | 12 | 83 | 440 | 400 | 368 | 4 | 28 | 12-φ23 |
| 350 | 14 | 92 | 500 | 460 | 428 | 4 | 30 | 16-φ23 |
| 400 | 16 | 102 | 565 | 515 | 482 | 4 | 32 | 16-φ25 |
| 450 | 18 | 114 | 615 | 565 | 532 | 4 | 32 | 20-φ25 |
| 500 | 20 | 127 | 670 | 620 | 585 | 4 | 34 | 20-φ25 |
| 600 | 24 | 154 | 780 | 725 | 685 | 5 | 36 | 20-φ30 |
| 700 | 28 | 165 | 895 | 840 | 800 | 5 | 40 | 24-φ30 |
| 800 | 32 | 190 | 1010 | 950 | 905 | 5 | 44 | 24-φ34 |
| 900 | 36 | 203 | 1110 | 1050 | 1005 | 5 | 46 | 28-φ34 |
| 1000 | 40 | 216 | 1220 | 1160 | 1115 | 5 | 50 | 28-φ34 |
| 1200 | 48 | 254 | 1450 | 1380 | 1325 | 5 | 56 | 32-φ41 |
| PN1.6MPa | ||||||||
| 40 | 3/2 | 33 | 145 | 110 | 85 | 3 | 18 | 4-φ18 |
| 50 | 2 | 43 | 160 | 125 | 100 | 3 | 20 | 4-φ18 |
| 65 | 5/2 | 46 | 180 | 145 | 120 | 3 | 20 | 4-φ18 |
| 80 | 3 | 49 | 195 | 160 | 135 | 3 | 22 | 8-φ18 |
| 100 | 4 | 56 | 215 | 180 | 155 | 3 | 24 | 8-φ18 |
| 125 | 5 | 64 | 245 | 210 | 185 | 3 | 26 | 8-φ18 |
| 150 | 6 | 70 | 280 | 240 | 210 | 3 | 28 | 8-φ23 |
| 200 | 8 | 71 | 335 | 295 | 265 | 3 | 30 | 12-φ23 |
| 250 | 10 | 76 | 405 | 355 | 320 | 3 | 32 | 12-φ25 |
| 300 | 12 | 83 | 460 | 410 | 375 | 4 | 34 | 12-φ25 |
| 350 | 14 | 92 | 520 | 470 | 435 | 4 | 38 | 16-φ25 |
| 400 | 16 | 102 | 580 | 525 | 485 | 4 | 40 | 16-φ30 |
| 450 | 18 | 114 | 640 | 585 | 545 | 4 | 44 | 20-φ30 |
| 500 | 20 | 127 | 705 | 650 | 608 | 4 | 46 | 20-φ34 |
| 600 | 24 | 154 | 840 | 770 | 718 | 5 | 54 | 20-φ41 |
| 700 | 28 | 165 | 910 | 840 | 788 | 5 | 54 | 24-φ41 |
| 800 | 32 | 190 | 1020 | 950 | 898 | 5 | 54 | 24-φ41 |
| 900 | 36 | 203 | 1120 | 1050 | 998 | 5 | 54 | 28-φ41 |
| 1000 | 40 | 216 | 1255 | 1170 | 1110 | 5 | 60 | |
