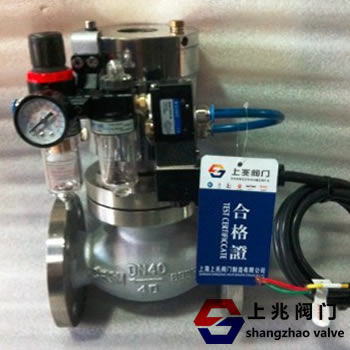

QDQ421F氣動氨用緊急切斷閥工作原理
日期： 22-06-03 閱讀次數：
切斷閥的工作原理_氣動氨緊急切斷閥
氣動氨緊急切斷閥和電動氨緊急切斷閥都是自動化系統控制閥的一部分。兩者功能相同，不同的是驅動形式，一個是氣源壓力控制活塞轉動，一個是電源控制電機驅動切換。
緊急切斷閥緊急切斷閥采用角行程執行機構組合閥:球閥、蝶閥和旋塞閥，其控制電源包括交流380V、220V和DC 24V。帶直行程執行機構組合的閥門有閘閥、截止閥、單座調節閥和套筒調節閥，其控制電源有交流220V和DC 24V。
QDQ421F氣動氨用緊急切斷閥工作原理；
氣動切斷閥執行器分為單動式和雙動式。單動執行器是常閉的，雙動執行器是常開的。也可以用雙動代替單動。所需附件可根據現場工作要求選配:單作用執行機構或雙作用執行機構、空氣過濾減壓閥、信號反饋行程開關、電磁閥線圈防爆易燃介質、手動裝置、塑料供氣管或不銹鋼供氣管。
(1)，單個動作
常閉氣動切斷閥的控制方式:閥門關閉，裝卸過程中閥門短時間開啟。電磁閥線圈有三根線:①黃色是靈線，②紅色是火線，③雙色線是地線。①線和②線通電時，電磁閥線圈活塞打開，氣壓進入氣缸壓縮彈簧力使活塞旋轉，閥門打開。電源斷開時，電磁閥線圈活塞關閉，氣壓切斷，執行機構氣源排出。彈簧力擴大，推動活塞向相反方向旋轉，閥門關閉。當氣源壓力低于設定壓力或處于斷電狀態時，閥門位置:OFF。雙作用常開氣動切斷閥的
??Control方式和接線方式與常閉閥相同。
①設置常開狀態:閥門保持開啟狀態，線圈不帶電。①線和②線通電時，電磁閥線圈活塞打開，氣壓進入A缸進氣口旋轉活塞，閥門關閉。斷電時，電磁閥線圈活塞關閉，氣壓進入B缸進氣口使活塞反方向旋轉，閥門開啟。電動u002Fgas故障閥位置:原位。
②設置常閉狀態:閥門保持關閉狀態，線圈不帶電。①線和②線通電時，電磁閥線圈活塞打開，氣壓進入A缸進氣口旋轉活塞，打開閥門。斷電時，電磁閥線圈活塞關閉，氣壓進入B缸進氣口使活塞反方向旋轉，閥門關閉。電動u002Fgas故障閥位置:原位。
