Q641F-16C故障自動復位防爆氣動切斷球閥技術參數
日期： 23-12-04 閱讀次數：

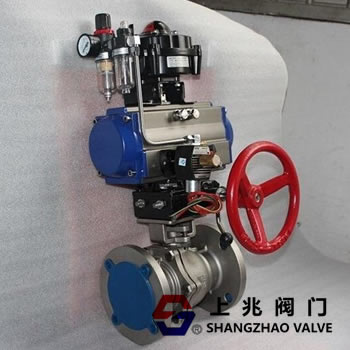

ZSHR/ZSTR氣動切斷球閥是由球閥與氣動執行機構及其它相關附件組成，利用氣源驅動來控制閥門啟閉，配行程限位開關、單電控或雙電控電磁閥、減壓閥及0.4-0.7MPa氣源可實現開關操作，并送出二對無源觸點信號指示閥門的開關。氣動切斷球閥密封性能優良，流通能力大，結構簡單，使用壽命長，便于維修。配用的執行機構具有結構簡單，緊湊，性能優，輸出力矩大等特點。執行器分單作用和雙作用兩種型號。單作用式的優點是一旦動力源發生故障，球閥將按控制系統的要求自動處于開啟或關閉的位置。廣泛應用于化工、石油、輕紡、電力、食品制藥、制冷、造紙等工業領域，不僅能控制氣體，液體和蒸汽介質，也適用于控制污水和含有纖維的本質。可根據工況需要裝配上閥門定位器，輸入4-20mA的模擬量信號，達到對球閥開度大小的百分比調節控制。
單電控電磁閥和雙電控電磁閥的區別：
單電控：即只有一個電磁線圈，一般用在2位3通電磁閥，線圈電壓等級一般采用DC24V、AC220V等。 兩位三通電磁閥分為常閉型和常開型兩種，常閉型指線圈沒通電時氣路是斷的，常開型指線圈沒通電時氣路是通的。 常閉型兩位三通電磁閥動作原理：給線圈通電，氣路接通，線圈一旦斷電，氣路就會斷開，這相當于“點動"。 常開型兩位三通單電控電磁閥動作原理：給線圈通電，氣路斷開，線圈一旦斷電，氣路就會接通，這也是“點動"。
雙電控：即有兩個電磁線圈，一般用在兩位五通電磁閥，兩位五通雙電控電磁閥動作原理：給正動作線圈通電，則正動作氣路接通(正動作出氣孔有氣)，即使給正動作線圈斷電后正動作氣路仍然是接通的，將會一直維持到給反動作線圈通電為止。 給反動作線圈通電，則反動作氣路接通(反動作出氣孔有氣)，即使給反動作線圈斷電后反動作氣路仍然是接通的，將會一直維持到給正動作線圈通電為止。這相當于“自鎖"。 基于兩位五通雙電控電磁閥的這種特性，在設計機電控制回路或編制PLC程序的時候，可以讓電磁閥線圈動作1~2秒就可以了，這樣可以保護電磁閥線圈不容易損壞。
ZSHR/ZSTR氣動切斷球閥特點：
ZSHR/ZSTR氣動切斷球閥主要用于截斷或接通管路中的介質，亦可用用于流體的調節與控制，它與其它閥類相比，具有以下一些優點：
1、流體阻力小、球閥是所有閥類中流體阻力小的一種，即使是縮徑球閥，其流體阻力也相當小。
2、止推軸承減小閥桿磨擦力矩，可使閥桿長期操作平穩靈活。
3、閥座密封性能好，采用聚四氟乙烯等彈性材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增高而增大。
4、閥桿密封可靠，由于閥桿只作彷轉動運而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增高而增大。
5、由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的磨擦損失小，故球閥的使用壽命長。
6、下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。
7、 防靜電功能：在球體、閥桿、閥體之間設置彈簧，能將開關過程產生的靜電導出。
ZSHR/ZSTR氣動切斷球閥性能：
ZSHR/ZSTR氣動O型切斷球閥主要用于管道介質的切斷，密封性好，可以到達零泄漏。ZSHR氣動執行器為雙作用式，內部沒有復位彈簧。ZSTR氣動執行器為單作用式，內部有復位彈簧，在氣源故障時可以自動復位，保證工藝設備的安全。適用于含有懸浮顆粒，黏稠介質，流阻小，流通能力大，氣動執行器可以配裝電磁閥，行程開關，過濾減壓器等附件。遠程操控十分方便，并可以實時反饋現場閥門開關情況。
ZSHR/ZSTR氣動切斷球閥結構原理：
ZSHR/ZSTR氣動切斷球閥是一種旋轉型切斷球閥，為氣動單元組合儀表中的執行單元，一般與電磁閥等氣動元件組合使用。閥體結構有安裝軟密封閥座與全金屬閥座兩種，分別用于常溫（-40～180℃）及高溫（-60～450℃）場合。該產品傳動效率高，推力大，密封性能好，額定流量系數大，零件互換性強等特點。
ZSHR/ZSTR氣動切斷球閥工作原理：
ZSHR/ZSTR氣動切斷球閥一般與電磁閥、限位開關等附件組合使用，采用GT、AT、AW等氣動執行器，具有輸出力大、動作靈敏，能進行有效的開啟和切斷。其圓柱形通孔球體閥芯具有剪切功能，對控制帶有纖維和顆粒等粘性介質的效果僅次于V型球閥。
