蝶閥密封有哪些
日期： 21-07-09 閱讀次數：

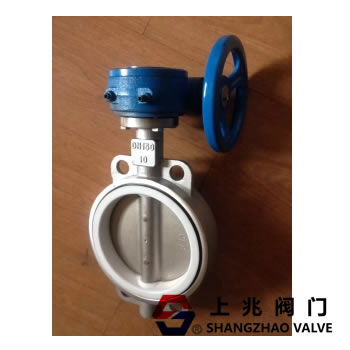

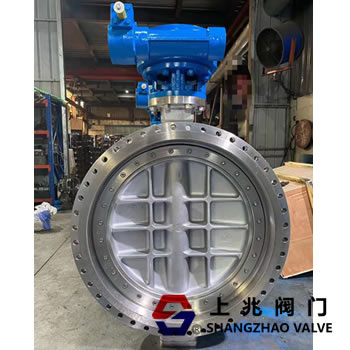

上兆閥門所生產的系列不銹鋼蝶閥的密封結構形式有：單偏心密封、雙偏心密封、三偏心密封、可變偏心密封，對各種結構形式的蝶閥的密封原理簡述如下：
1。單偏心密封蝶閥的密封原理：
由于蝶板旋轉中心、閥軸中心與閥體中心線在單偏心蝶閥在蝶閥開啟過程中，蝶板密封面會比單偏心密封蝶閥更快離開閥門。
閥座密封面，當蝶板旋轉到8°~12°時，蝶板密封面與閥座密封完全分離。全開時，兩個密封面之間形成較大的間隙。這種蝶閥的設計大大減少了
兩個密封面之間的機械磨損和擠壓變形，提高了蝶閥的密封性能。
2。雙偏心密封蝶閥的密封原理：
由于在雙偏心蝶閥的基礎上閥座中心線與閥體中心線形成β角偏移，在蝶閥開閥過程中，蝶板密封面在開啟瞬間立即離開閥座密封面。
只有在關閉的那一刻才接觸并壓縮閥座密封面。
全開時，兩密封面之間形成與雙偏心密封蝶閥相同的間隙。這種蝶閥的設計完全消除了兩個密封面之間的機械磨損和磨損，從而提高了蝶閥的密封性能和使用壽命。
兩者都得到了很大的改進。
3。可變偏心密封蝶閥的密封原理：
可變偏心蝶閥的獨特之處在于安裝蝶板的閥桿軸為三段軸結構。三段式軸型閥桿有兩個同心的軸段，中心軸的中心線偏離軸線兩端一個中心距。
, 蝶板安裝在中間軸段上。
這樣的偏心結構使蝶板在全開位置時為雙偏心，蝶板旋轉到關閉位置時為單偏心。
由于偏心軸的作用，接近關閉時，蝶板向閥座密封錐面內移動一段距離，蝶板與閥座密封面配合，達到可靠密封性能。
由于蝶板旋轉中心，緊急切斷閥即閥軸中心與蝶板密封段偏心設置，使密封在蝶閥開啟過程中，蝶板表面逐漸與閥座密封面分離。當蝶板旋轉到20°~25°時，蝶板
密封面與閥座密封面完全分離。全開時，兩個密封面之間形成間隙，使蝶閥啟閉過程中兩個密封面之間的相對機械磨損和擠壓大大減少，從而保證了蝶閥的安全。
